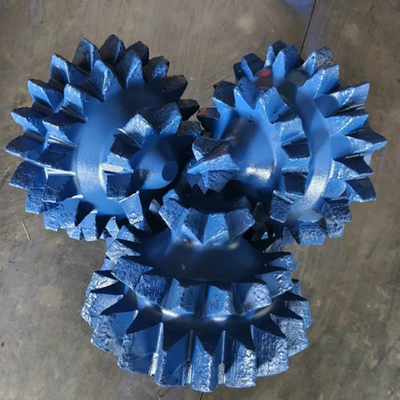

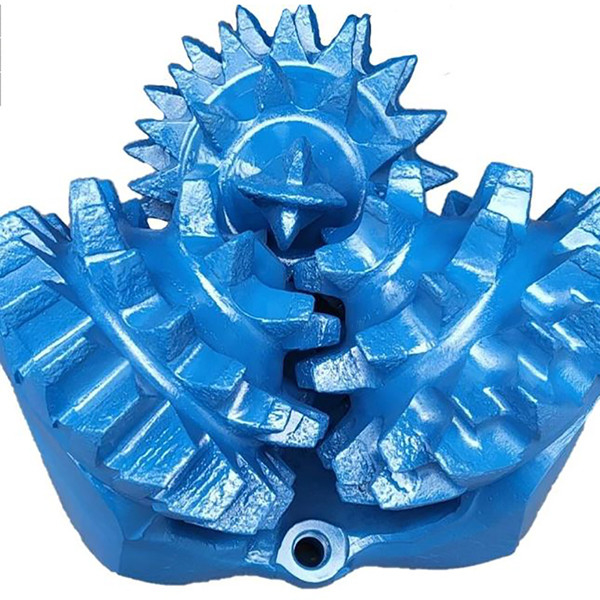

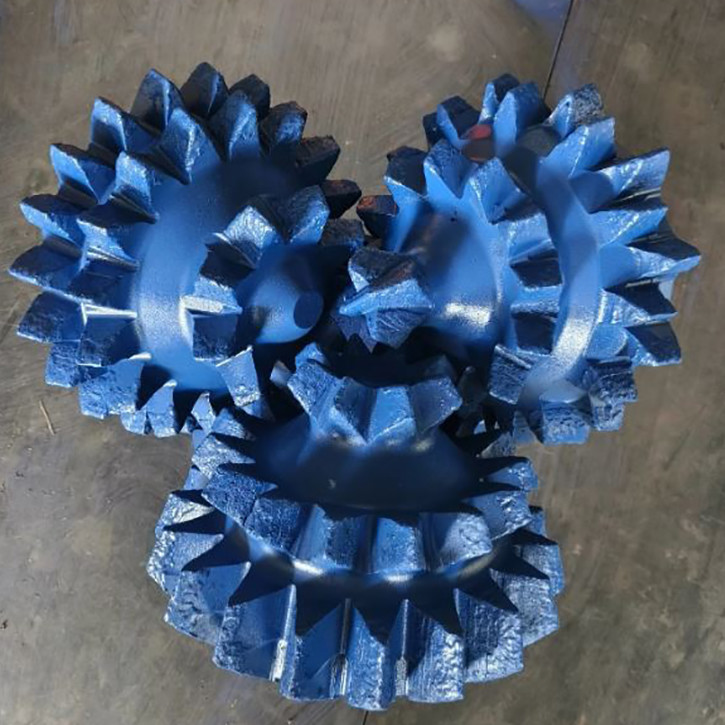

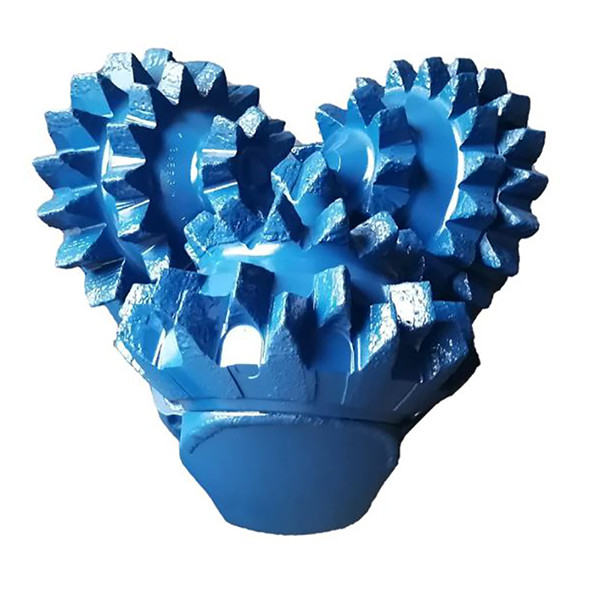

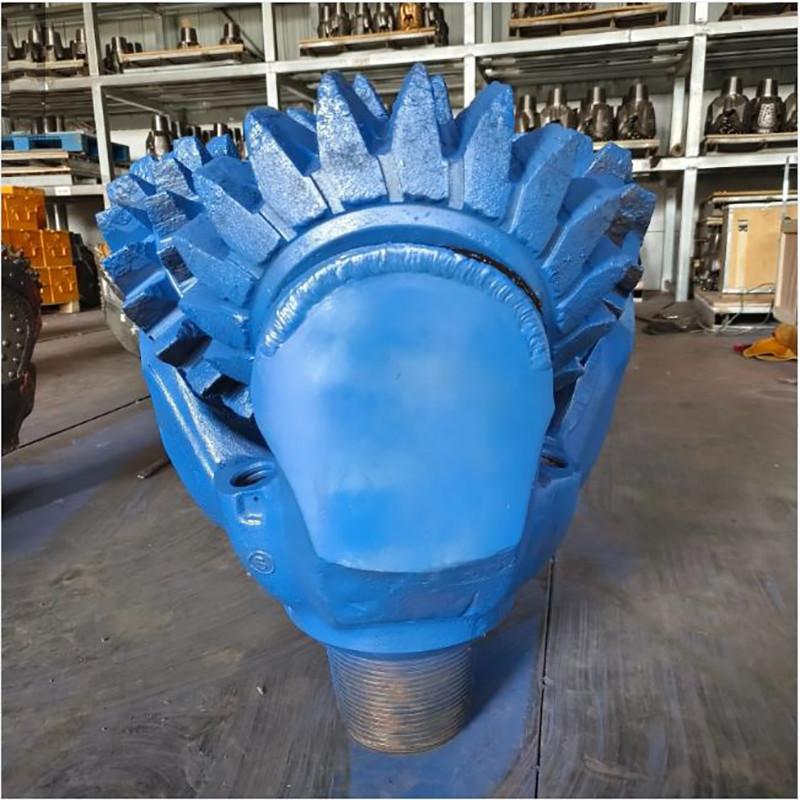

Tricone-boormachine 12-1/4 inch IADC 316 mijnbouwboorgereedschap met Reg 6-5/8 API-verbinding

Tricone-boorbit 12-1/4 inch IADC 316 Mijnboringsgereedschap met REG 6-5/8 API-verbinding

Beschrijving

Een tricone -bit is een essentieel onderdeel van het onderste gatassemblage dat wordt gebruikt bij booractiviteiten. Dit mechanische boorbit maakt gebruik van rotatiebeweging en de mechanische wrijving die door zijn tanden wordt gegenereerd om het rotsoppervlak tijdens het boren te verwijderen. Het doel is om de energie te benutten van de roterende boorsnoer en de moddertoevoer, waardoor deze kracht effectief wordt toegepast om een ​​goed verdieping te vergemakkelijken.

Hoe weten ze een tricone -bitkwaliteit?

• Tricone bit IADC Code Paspoort
• Tricone bit TCI & stalen tandopties
• Tricone beet extra wolfraamcarbide -inserts op hielrijen
• Tricone bit wolfraam carbide coating op kegellichamen
• Tricone bit diamant gecoate wolfraamcarbide -inzetstukken op de maat van de kegels
• Tricone bit wolfraamcarbide -inzetstukken op de shirtstaart van de benen
• Tricone bit extra centraal mondstuk voor het reinigen van kegels

De Tricone -functie is dat ze met hun eigen paspoort komen zoals hieronder:

• De specificatie van de kegels
• De kwaliteitstempel ondertekend door de persoon die het bit heeft gemaakt en gecontroleerd
• De aanbevolen boorparameters om de beste prestaties uit het bit te halen:
• Bitgewicht
• Rotatiesnelheid
• Spoelvolume

Toepassingen

• Geotechnisch onderzoek
• Mijnbouwverkenning en sondering
• Geotechnische instrumentatie
• Geofysica

Welk type tricone dat u kiest, hangt af van de geologie waarin u boort en de diameters van het boorgat dat u boort. De International Association of Drilling Contractors (IADC) heeft een eenvoudig gebruiksstapsysteem ontwikkeld om de juiste tricone voor uw geologie te kiezen met extra functies zoals bitbescherming voor een langere productie van productie.



Lagertypen
Er zijn voornamelijk drie soorten lagerontwerpen die worden gebruikt in tricone -boren:

• Standaard open lagerrolbit:
Op deze bits zullen de kegels vrijelijk draaien. Dit type bit heeft een voorste rij kogellagers en een achterste rij rollagers.
• Verzegelde lagerrollenbits
Deze bits hebben een O-ringafdichting met een vetreservoir voor koeling van het lager. De zeehonden fungeert als een barrière tegen modder en stekken om de lagers te beschermen
• Journal Lager Roller Bits
Deze bits zijn strikt olie/vet afgekoeld met neuslagers, O-ringafdichting en een race voor maximale prestaties.


IADC -codes

IADC -codes maken het gemakkelijker om te beschrijven wat voor soort rockbit vereist is.
De eerste drie cijfers classificeren het bit op basis van de formatie die het is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.
1, 2 en 3 wijzenStalen tandenbitsmet 1 voor zacht, 2 voor medium en 3 voor harde formaties.
Codes 4, 5, 6, 7 en 8 wijzen aanTungsten Carbide Insert BitsVoor verschillende vorming hardheid met 4 is de zachtste en 8 de moeilijkste


Formatietypen
Het volgende toont de typische formatie en de IADC -referentie
1 & 4 zachte formaties met plakkerige lagen en lage druksterkte, zoals klei, mergels.

1 en 4 zachte formaties met lage druksterkte zoals mergel, zout, anhydriet en schalie.

5 Zachte tot middelgrote formaties met lage druksterkte en onderling bedekt met harde lagen, zoals zand, schalie en krijt.

2 of 6 middelgrote tot hard dichte formaties met hoge tot zeer hoge druksterkte, maar met niet-schurende of kleine schurende lagen, zoals schalie, moddersteen, zandsteen, kalksteen, dolomiet en anhydriet.

3 of 7 harde en dichte formaties met een zeer hoge druksterkte en enkele schurende lagen, zoals siltstone, zandsteen en moddersteen.

8 Extreem harde en schurende formaties zoals kwartsiet en vulkanisch gesteente.


IADC -codes- Cijfers De eerste drie cijfers classificeren het bit op basis van de formatie die het is ontworpen om te boren en het gebruikte lager-/afdichtingsontwerp.

Eerste cijfer1, 2 en 3 wijzenStalen tandenbitsmet 1 voor zacht, 2 voor medium en 3 voor harde formaties.
4, 5, 6, 7 en 8 wijzen aanWolfraamcarbidePlaats bits voor verschillende formatiehardheid met 4 is de zachtste en 8 het moeilijkst.

Tweede cijfer1, 2, 3 en 4 zijn verder opsplit vanvormingwaarbij 1 de zachtste en 4 het moeilijkst is.

Derde cijferDit cijfer zal het bit classificeren volgensType lager/ afdichtingals volgt:
Standaard open lagere roller bit standaard open lager rolbit,
Luchtgekoelde standaard open lagerrolbit met meter bescherming die wordt gedefinieerd als carbide-inzetstukken in de hiel van de kegel afgesloten rollagerbit afgesloten rollagerbit met meetbescherming Journal verzegelde lagerbit Journal verzegelde lagerbit met meter bescherming.

Vierde cijferDe volgende lettercodes worden gebruikt in de vierde cijferpositie om aan te gevenAanvullende functies: A. Luchttoepassing R. Versterkte lassen C. Middenstraal S. Standaard stalen tand D. Afwijkingsregeling X. beitel insert E. Uitgebreide Jet Y. Conical Insert G. Extra meterbescherming Z. Andere inzetvorm J. Jetafbuiging
