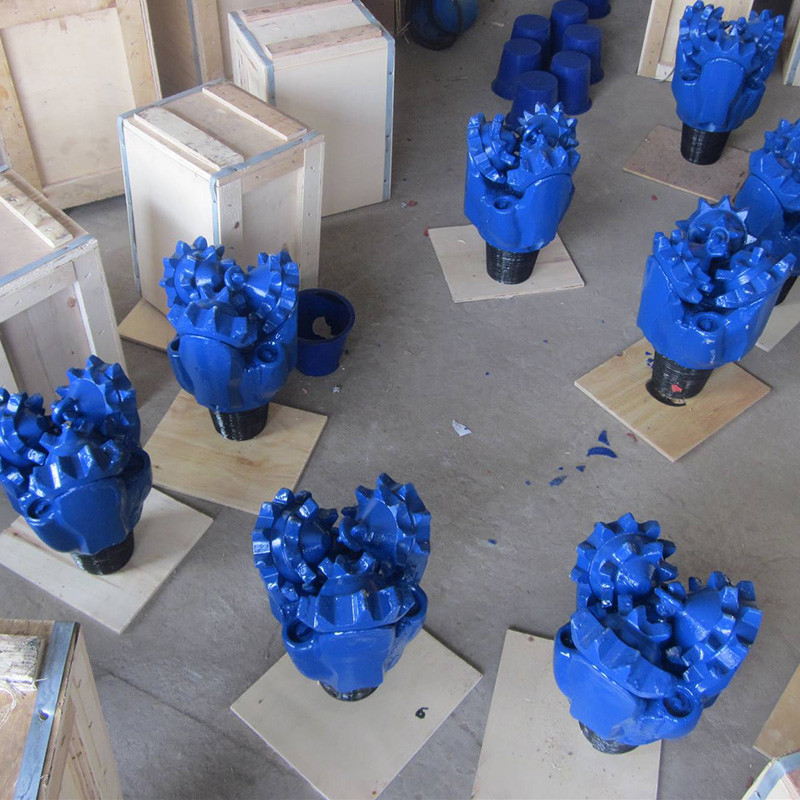

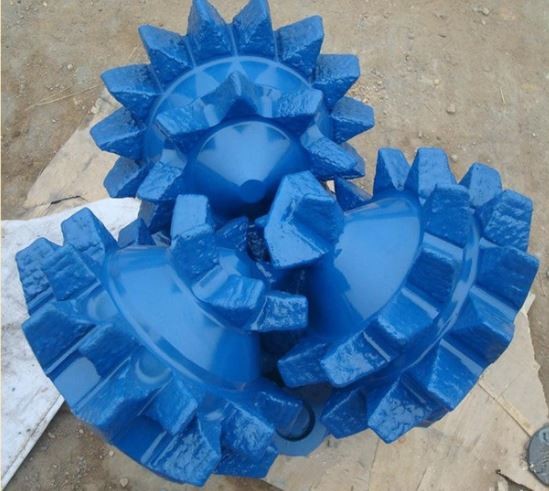

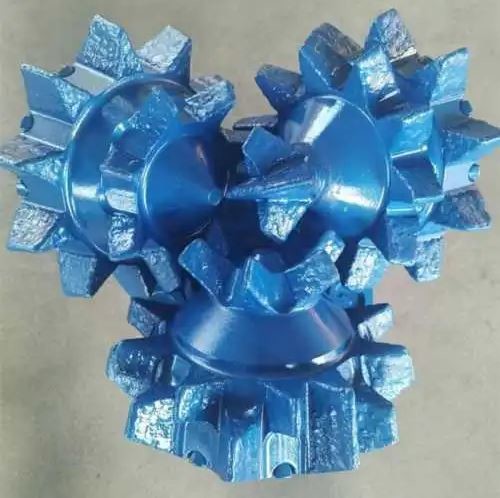

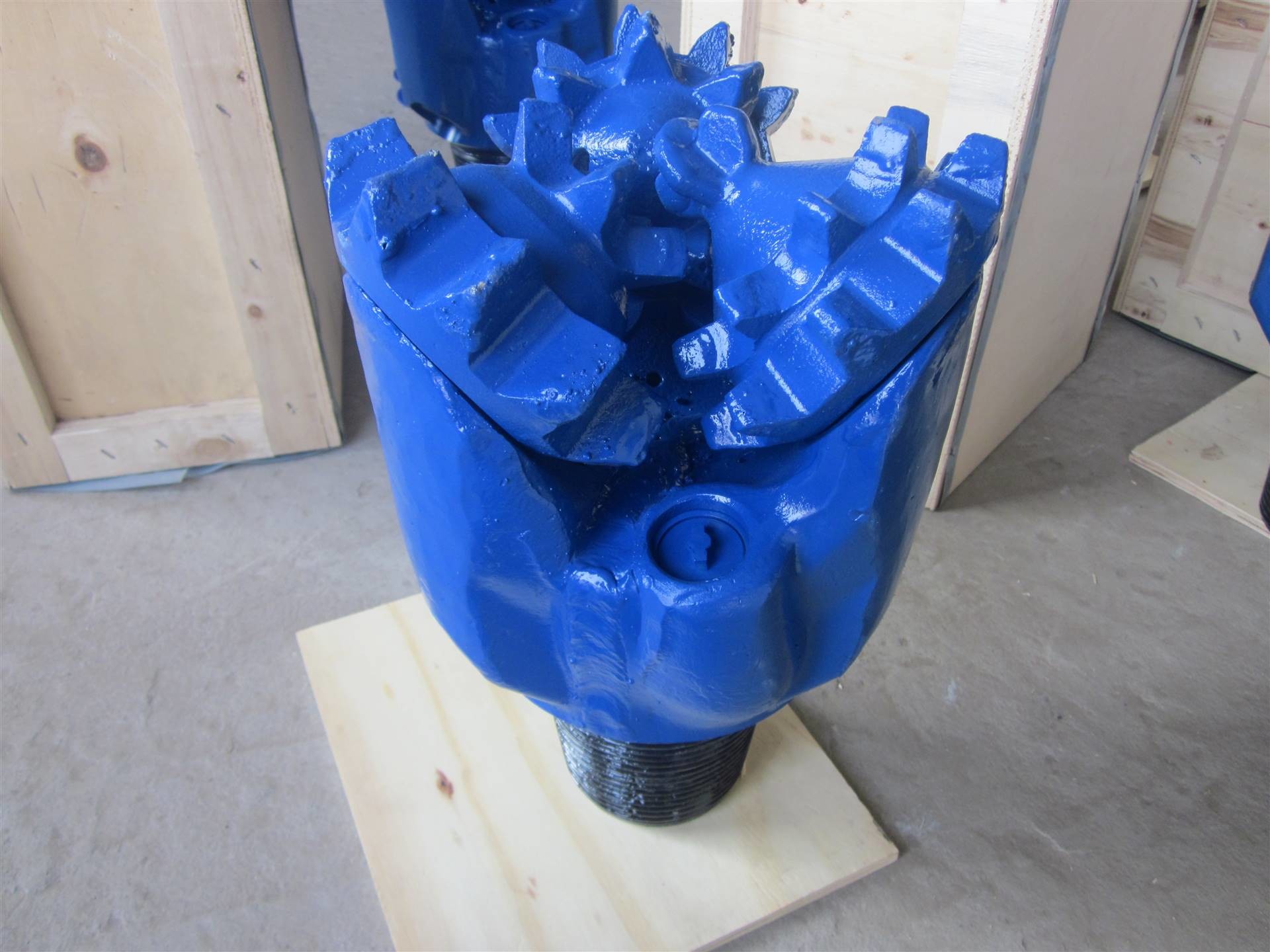

Tri-kegel Frees Tand 8-3/4 Inch Mijnbouw Boorbeitel

Tri-cone Bit 8-3/4 Inch Mijnbouw Boor Bit IADC 217 Met Reg 4-1/2 API Aansluiting

Beschrijving

Een tricone bit is een essentieel onderdeel van de bottom hole assembly die wordt gebruikt bij booroperaties. Deze mechanische boorbeitel maakt gebruik van roterende beweging en de mechanische wrijving die wordt gegenereerd door zijn tanden om het rots oppervlak te verwijderen tijdens het boren. Het doel is om de energie van de roterende boorstreng en de modder toevoer te benutten, waardoor deze kracht effectief wordt toegepast om de verdieping van de put te vergemakkelijken.

Boor Bit Specificatie:

Hoe de kwaliteit van een tricone bit te kennen?

• Tricone Bit IADC code paspoort
• Tricone Bit TCI & Stalen tand opties
• Tricone Bit Extra wolfraamcarbide inzetstukken op hielrijen
• Tricone Bit Wolfraamcarbide coating op conuslichamen
• Tricone Bit Diamant gecoate wolfraamcarbide inzetstukken op de meter van de conussen
• Tricone Bit Wolfraamcarbide inzetstukken op de shirttail van de poten
• Tricone Bit Extra centraal straalmondstuk voor het reinigen van conussen

De tricone bit heeft als kenmerk dat ze met hun eigen paspoort komen, zoals hieronder:

• De specificatie van de conussen
• De kwaliteitsstempel ondertekend door de persoon die de bit heeft gemaakt en gecontroleerd
• De aanbevolen boorparameters om de beste prestaties uit de bit te halen:
• Bit gewicht
• Rotatiesnelheid
• Spoelvolume

Toepassingen

• Geotechnisch onderzoek
• Mijnbouw exploratie & Probing
• Geotechnische instrumentatie
• Geofysica

Welk type tricone u kiest, hangt af van de geologie waarin u boort en de diameters van de boorgaten die u boort. De International Association of Drilling Contractors (IADC) heeft een eenvoudig te gebruiken stapsysteem ontwikkeld om de juiste tricone voor uw geologie te kiezen, met extra functies zoals bitbescherming voor een langere levensduur.



Tricone Lagertypes:

Er zijn voornamelijk drie soorten lagerontwerpen die worden gebruikt in tricone boorbits:

• STANDAARD OPEN LAGERS ROLLER BIT:
Op deze bits zullen de conussen vrij draaien. Dit type bit heeft een voorste rij kogellagers en een achterste rij rollagers.
• AFGEDICHTE LAGERS ROLLERS BITS
Deze bits hebben een O-ring afdichting met een vetreservoir voor lagerkoeling. De afdichtingen fungeren als een barrière tegen modder en cuttings om de lagers te beschermen
• JOURNAL LAGERS ROLLER BITS
Deze bits worden strikt olie/vet gekoeld met neuslagers, O-ring afdichting en een race voor maximale prestaties.


IADC Codes

IADC Codes maken het gemakkelijker om te beschrijven welk type rock bit vereist is.
De eerste drie cijfers classificeren de bit op basis van de formatie waarvoor het is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.
1, 2 en 3 duiden STALEN TAND BITS aan met 1 voor zachte, 2 voor middelzware en 3 voor harde formaties.
Codes 4, 5, 6, 7 en 8 duiden WOLFRAMCARBIDE INZET BITS aan voor verschillende formatiehardheid, waarbij 4 de zachtste is en 8 de hardste


Formatie Types
Het volgende toont de typische formatie en de IADC-referentie
1 & 4 Zachte formaties met kleverige lagen en lage druksterkte, zoals klei, mergel.

1 & 4 Zachte formaties met lage druksterkte zoals mergel, zout, anhydriet en schalie.

5 Zachte tot middelzware formaties met lage druksterkte en afgewisseld met harde lagen, zoals zand, schalie en krijt.

2 of 6 Middelzware tot harde dichte formaties met hoge tot zeer hoge druksterkte, maar met niet-schurende of kleine schurende lagen, zoals schalie, moddersteen, zandsteen, kalksteen, dolomiet en anhydriet.

3 of 7 Harde en dichte formaties met zeer hoge druksterkte en enkele schurende lagen, zoals siltsteen, zandsteen en moddersteen.

8 Extreem harde en schurende formaties zoals kwartsiet en vulkanisch gesteente.


IADC Codes - Cijfers De eerste drie cijfers classificeren de bit op basis van de formatie waarvoor het is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.

Eerste Cijfer1, 2 en 3 duiden STALEN TAND BITS aan met 1 voor zachte, 2 voor middelzware en 3 voor harde formaties.
4, 5, 6, 7 en 8 duiden WOLFRAMCARBIDE INZET BITS aan voor verschillende formatiehardheid, waarbij 4 de zachtste is en 8 de hardste.

Tweede Cijfer1, 2, 3 en 4 zijn een verdere onderverdeling van formatie met 1 als de zachtste en 4 als de hardste.

Derde CijferDit cijfer classificeert de bit op basis van lagertype/afdichtingstype als volgt:
Standaard open lager roller bit Standaard open lager roller bit,
luchtgekoelde Standaard open lager roller bit met bescherming van de meter, die wordt gedefinieerd als carbide inzetstukken in de hiel van de conus Afgedichte rollager bit Afgedichte rollager bit met bescherming van de meter Journal afgedichte lager bit Journal afgedichte lager bit met bescherming van de meter.

Vierde Cijfer De volgende lettercodes worden gebruikt in de vierde cijferpositie om extra functies aan te geven: A. Luchttoepassing R. Versterkte lassen C. Centraal straalmondstuk S. Standaard stalen tand D. Afwijkingscontrole X. Beitel inzetstuk E. Uitgebreid straalmondstuk Y. Conisch inzetstuk G. Extra meterbescherming Z. Andere inzetstukvorm J. Straalmondstukafbuiging
