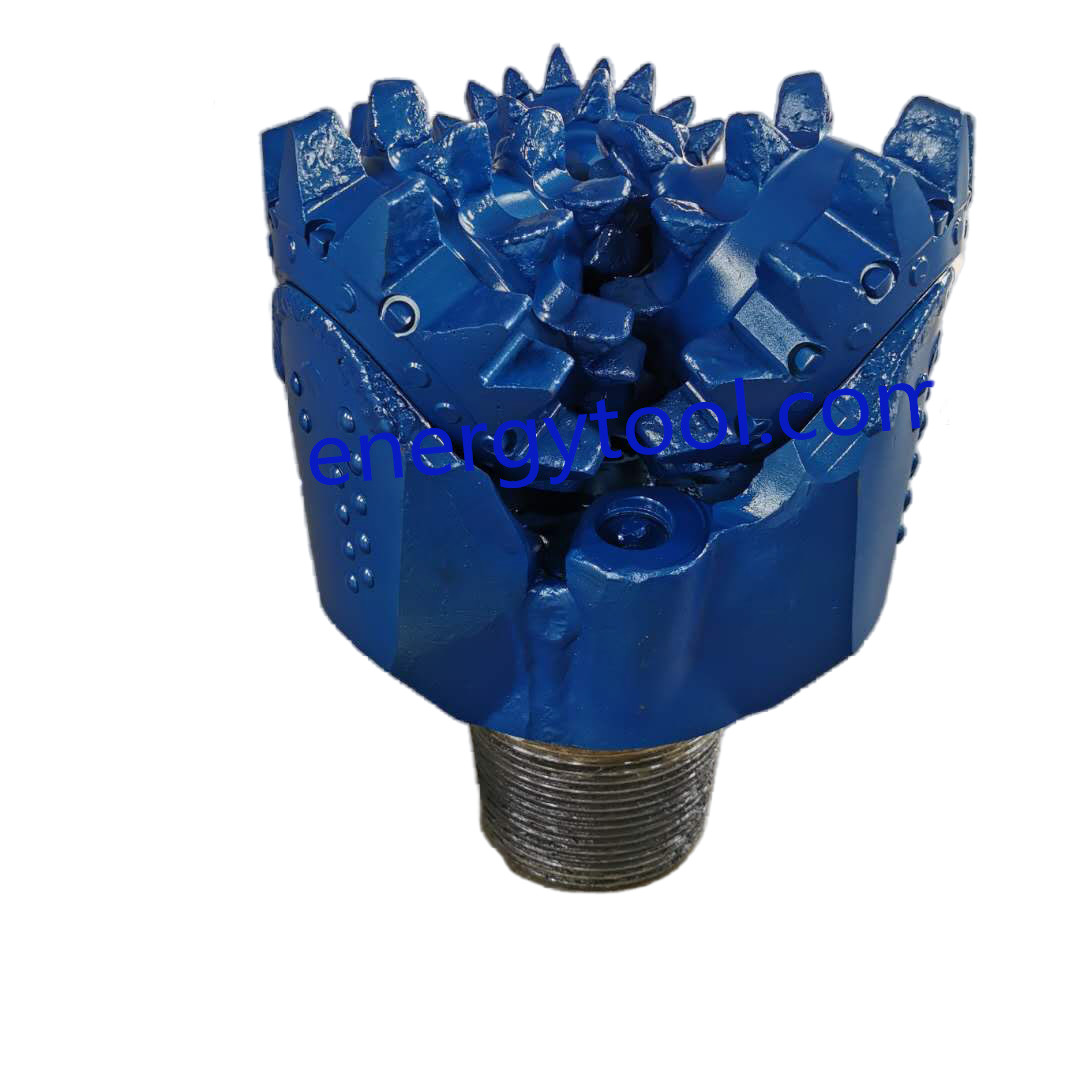

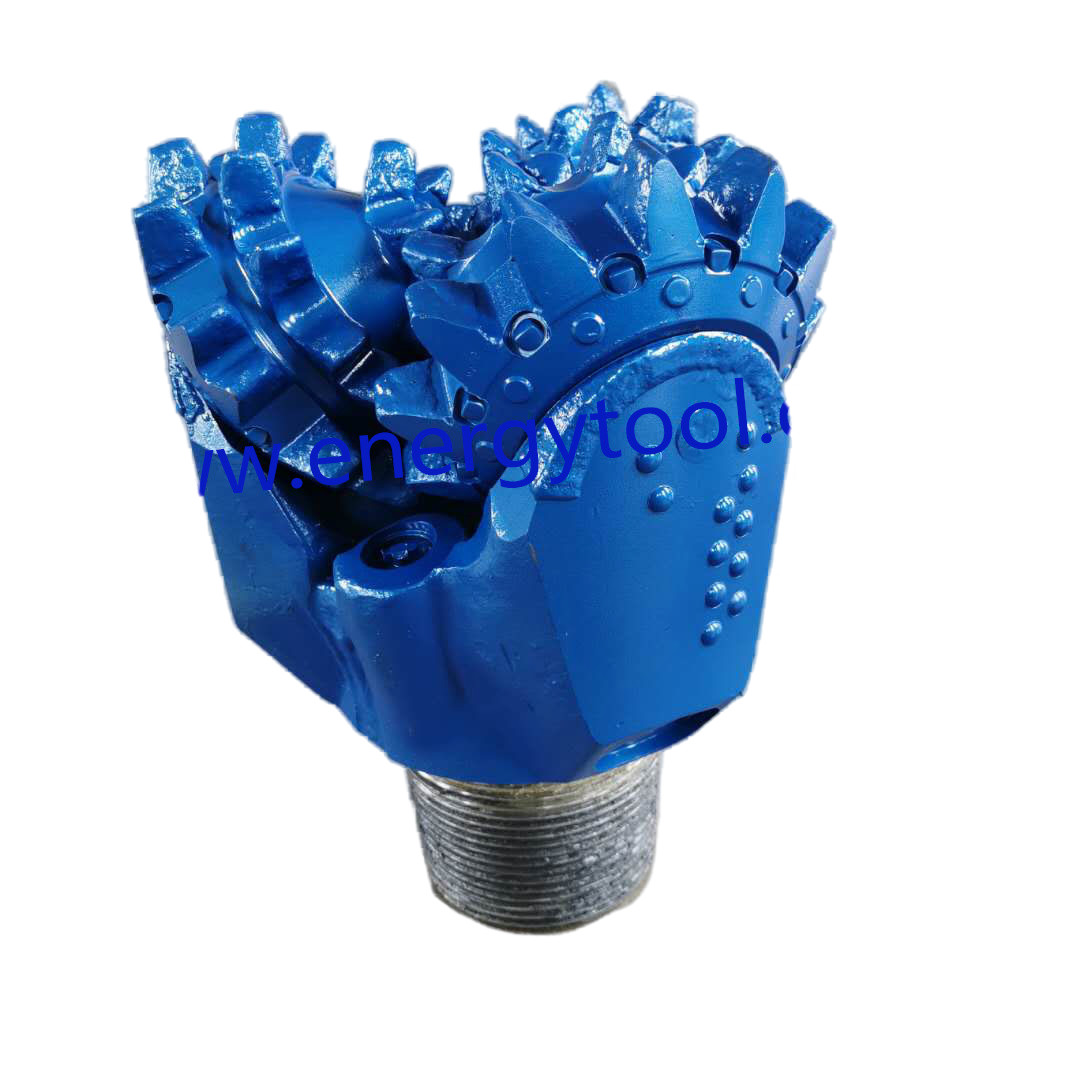

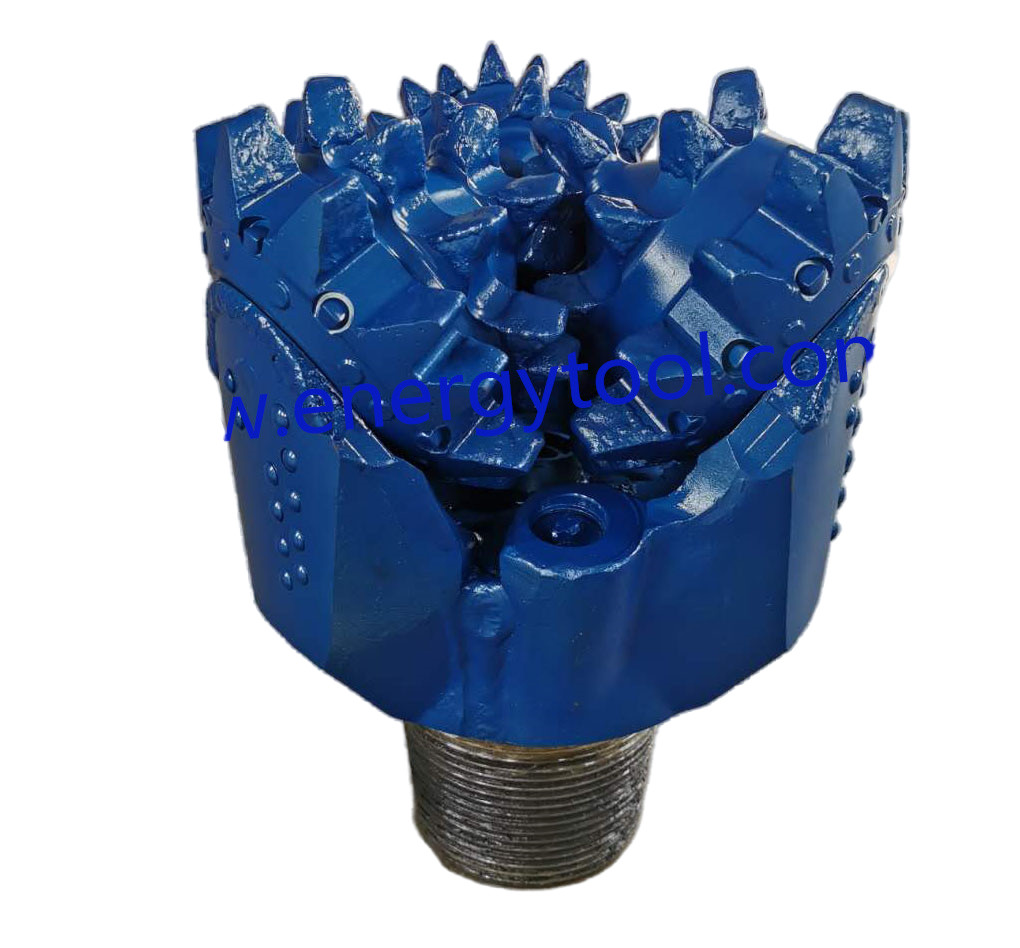

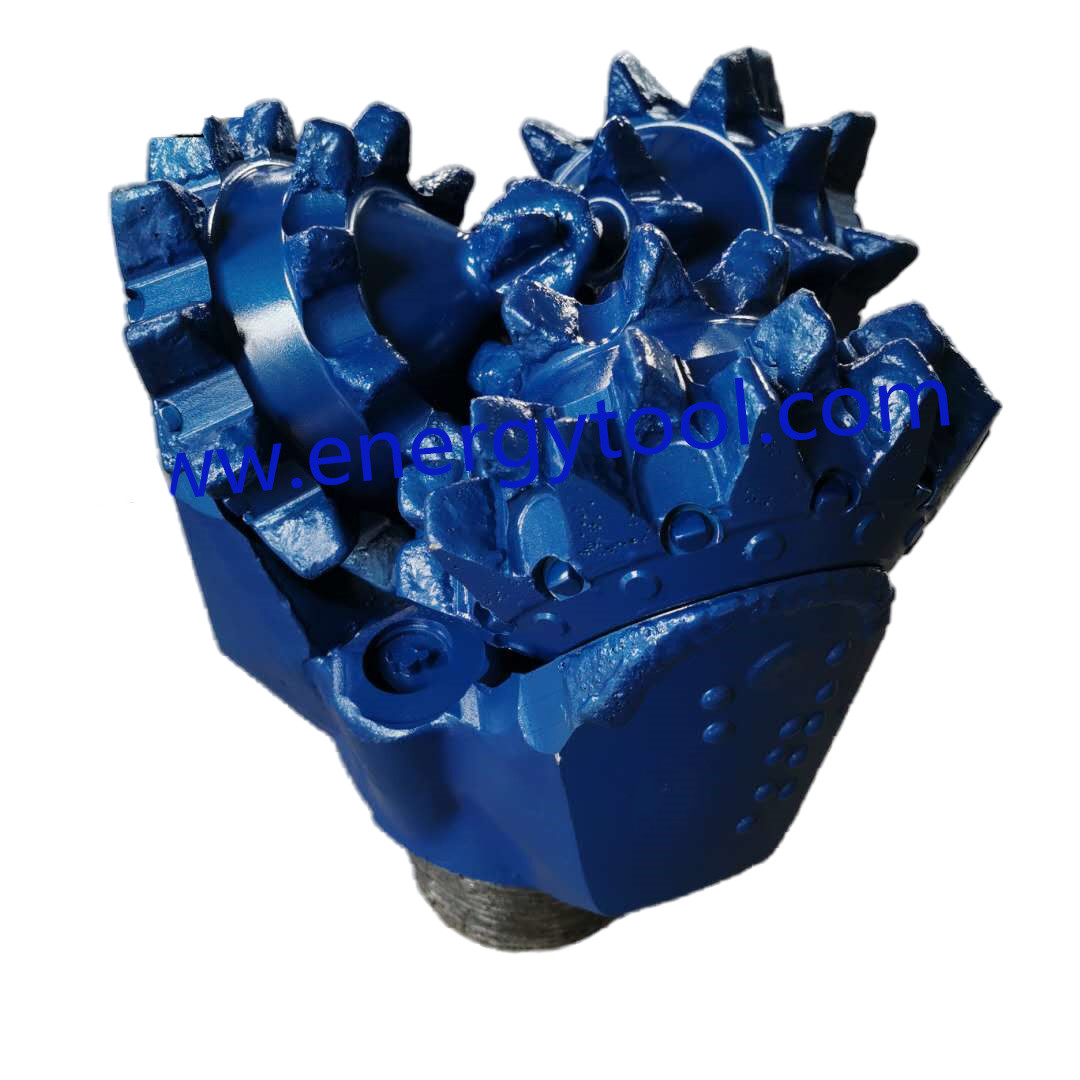

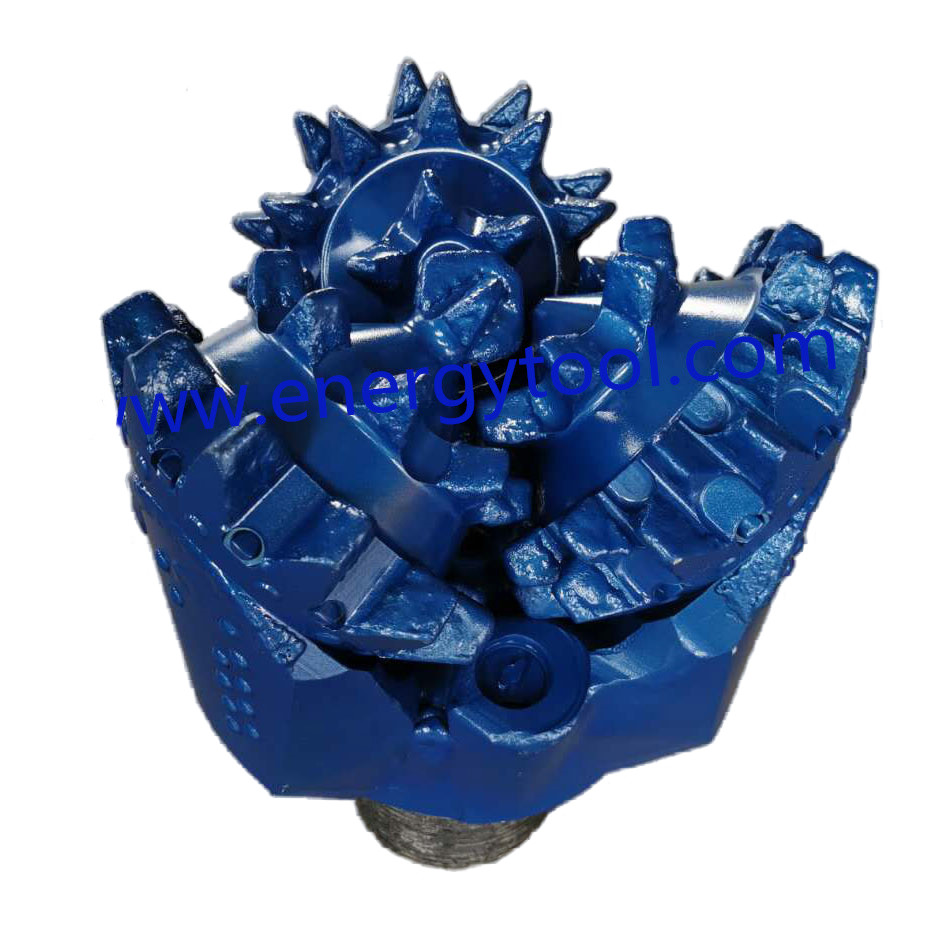

14 3/4" Roller Cone Mining Boorgereedschap Steel Frezen Tand Bit

Classificatie van de rolgordel

De onderstaande definities zijn van toepassing op de in de bijlage bij Verordening (EG) nr. 1272/2008 vermelde producten.

Om te helpen bij het vergelijken van vergelijkbare producten van verschillende fabrikanten,de International Association of Drilling Contractors (IADC) heeft een eenvormig systeem voor de classificatie van boorstukken vastgesteld voor de benaming van boorstukken.

IADC-methode voor de indeling van rolconen

De IADC Roller-Cone Bit Classification Method is een branchewijde standaard voor de beschrijving van gefreesde tand- en insert-roller-cone bits.

Dit coderingssysteem is gebaseerd op belangrijke ontwerp- en toepassingscriteria.

De momenteel gebruikte versie werd in 1992 geïntroduceerd en bevat criteria die in samenwerking met boorbitfabrikanten onder auspiciën van de Society of Petroleum Engineers zijn ontwikkeld.

IADC-classificatie

Het IADC-classificatiesysteem is een ontwerp- en toepassingsgerelateerde code van vier tekens.

De eerste drie tekens zijn altijd numeriek;

Het laatste teken is altijd alfabetisch.

Het eerste cijfer verwijst naar bitreeks, het tweede naar bittype, het derde naar lagers en gauge-arrangement en het vierde (alfabetische) karakter naar bitfuncties.

Reeks

De serie, het eerste teken in het IADC-systeem, definieert de algemene vormingskenmerken en verdeelt biten van de molentand- en insetstijl.Er worden acht series of categorieën gebruikt om rotsblokjes met een rolkegel te beschrijven..

De reeksen 1 tot en met 3 zijn van toepassing op gefreesde tanden;

de reeksen 4 tot en met 8 zijn van toepassing op insert-type bits.

Hoe hoger het serienummer, hoe harder of slijpender het gesteente is.

De serie 1 vertegenwoordigt de zachtste (gemakkelijkste boortoepassingen) voor gefreesde tanden;

De serie 3 vertegenwoordigt de hardste en meest slijpende toepassingen voor gefreesde tanden.

De serie 4 is de zachtste (gemakkelijkste boortoepassingen) voor insetschijven.

De serie 8 heeft betrekking op zeer harde en slijpbare toepassingen voor insetschijven.

Helaas is de hardheid van gesteente niet duidelijk gedefinieerd in het IADC-systeem.

De betekenissen van bijvoorbeeld "hard" zandsteen of "medium-soft" schalie zijn subjectief en kunnen tot op zekere hoogte worden geïnterpreteerd.de werkelijke hardheid van de rotsen zal aanzienlijk variëren, afhankelijk van factoren zoals diepte, overgewicht druk, porositeit en andere die moeilijk te kwantificeren zijn.

Type

Het tweede teken in het IADC-categorisatiesysteem vertegenwoordigt het type bit, insert of gemalen tand en beschrijft een mate van hardheid van de vorming.

Lagersontwerp en beschermingsmechanismen

Het derde IADC-teken definieert zowel het ontwerp van het lager als de beschermingsmaat.

De IADC heeft zeven categorieën van lagersontwerp en -bescherming gedefinieerd:

1. met een breedte van niet meer dan 50 mm,
2. met een vermogen van meer dan 50 W, maar niet meer dan 150 W
3. niet-verzegeld rollenlager, beschermd door de afmeting
4. gesloten rollager
5. gesloten rollager, beschermd door de afmeting
6. gesloten wrijvingslagers
7. Gezegeld wrijvingslager, met beschermde maat. Merk op dat “gauge protected” alleen aangeeft dat een bit een bepaalde eigenschap heeft die de maat beschermt of verbetert. Het specificeert niet de aard van de eigenschap.Als voorbeelden, kan het aangeven van speciale inzetpunten in de hielrij (kant van de kegel) of diamantenversterkte inzetpunten in de breedterij.

Inbegrepen kenmerken

Het vierde teken dat in het systeem wordt gebruikt, definieert de beschikbare kenmerken.

Dit alfabetische teken wordt niet altijd opgenomen op bitrecords, maar wordt vaak gebruikt in de catalogus en brochures van bitfabrikanten.

De IADC-categorisatie kent 16 kenmerken toe en definieert ze.

In het kader van de IADC-regels mag slechts één alfabetisch karakter worden gebruikt.

Bit-ontwerpen combineren echter vaak een aantal van deze kenmerken.
