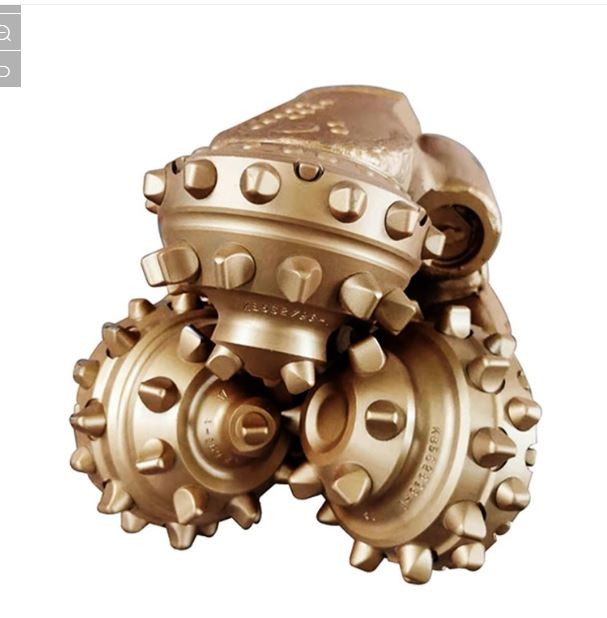

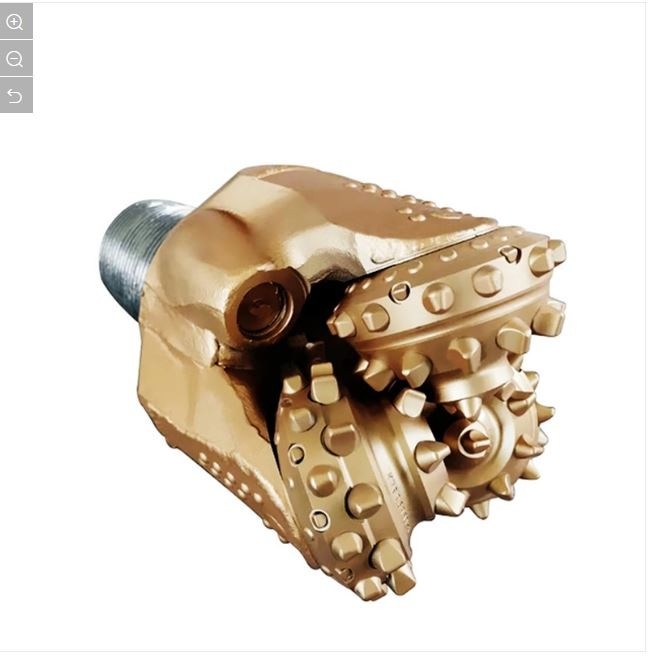

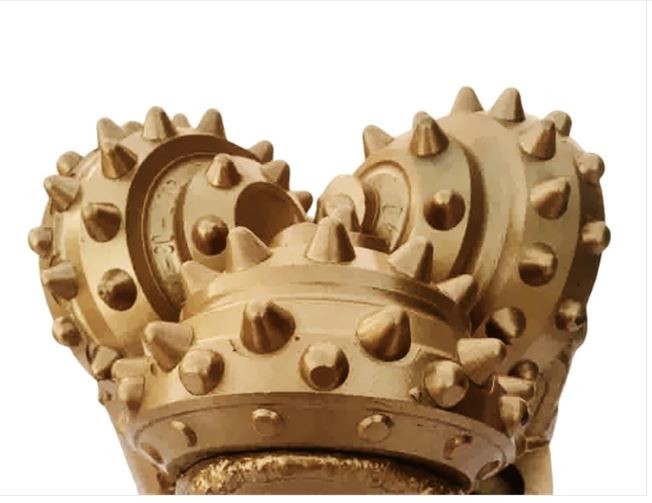

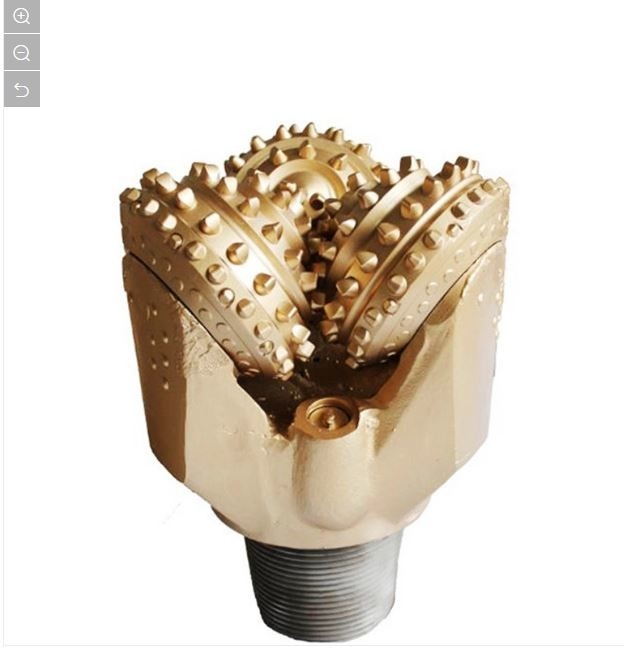

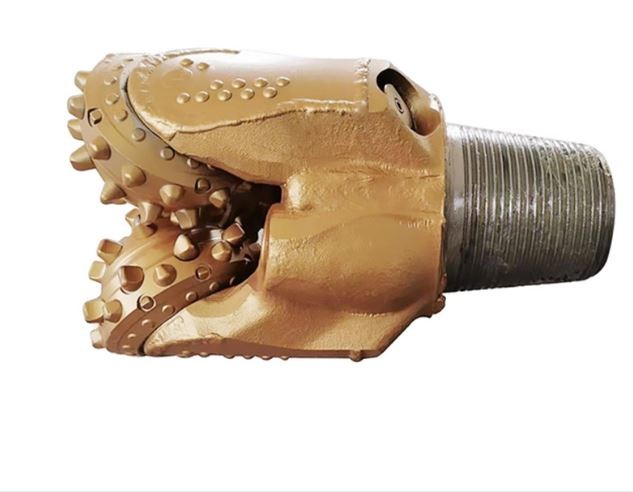

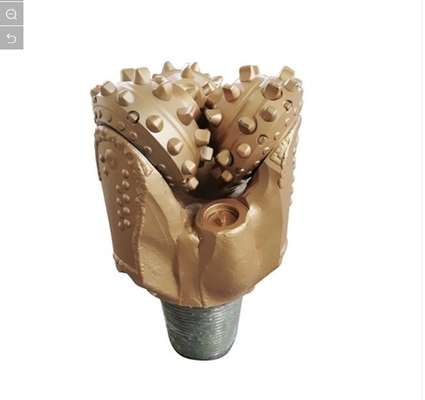

Tricone Bit 10-5/8 inch TCI Bit van IADC 536 met API Pin 6-5/8

Tricone Bit 10-5/8 inch TCI Bit van IADC 536 met API Pin 6-5/8

Beschrijving

Een tricone-bit is een essentieel onderdeel van de bodemgaten die bij booroperaties worden gebruikt.Deze mechanische boor gebruikt rotatiebeweging en de mechanische wrijving gegenereerd door zijn tanden om het rotsoppervlak te verwijderen tijdens het borenHet doel ervan is de energie van de roterende boorstreng en de moddertoevoer te benutten en deze kracht doeltreffend toe te passen om het diepen van putten te vergemakkelijken.

Specificatie:

Hoe weet ik de kwaliteit van een Tricone bit?

• Tricone Bit IADC-code paspoort
• Tricone Bit TCI & Steel tandopties
• Tricone Bit Aanvullende wolfraamcarbide-invoegingen op de hielrijzen
• Tricone Bit Wolfraamcarbidecoating op kegellichamen
• Tricone Bit Diamant gecoate wolfraamcarbide-inzetstukken op de maat van de kegels
• Tricone Bit Tungstencarbide-invoegstukken op de shirttail van de benen
• Tricone Bit Extra centrale spuitstuk voor het reinigen van kegels

De eigenschap van de tricone is dat ze met hun eigen paspoort komen zoals hieronder:

• De specificatie van de kegels
• Het kwaliteitsstempel dat is ondertekend door de persoon die het stuk heeft vervaardigd en gecontroleerd
• De aanbevolen boorparameters om de beste prestaties van het boorstuk te bereiken:
• Gewicht van de stukken
• Rotatiesnelheid
• Volume van het spoelen

Toepassingen

• Geotechnisch onderzoek
• Ontginning en proefneming van mijnen
• Geotechnische instrumentatie
• Geofysica

Welk type tricone u kiest, hangt af van de geologie waarin u gaat boren en de diameter van het boorgat dat u gaat boren. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.

Soorten lagers
Er zijn hoofdzakelijk drie soorten lagers die worden gebruikt in tricone boorstukken:

• STANDARD OPEN LAGER ROLLER BIT:
Deze soort bieten heeft een voorste rij kogellagers en een achterste rij rollagers.
• GESloten lagerrolletjes
Deze stukjes hebben een O-ring afdichting met een vetreservoir voor lager koeling.
• ROLLERBITTEN van de dagboekenlagers
Deze stukken zijn strikt olie/vetgekoeld met neuslagers, O-ring afdichting en een race voor maximale prestaties.


IADC-codes

IADC-codes maken het gemakkelijker om te beschrijven wat voor soort steen nodig is.
De eerste drie cijfers classificeren het stuk volgens de vorm waarin het moet worden geboord en het gebruikte lagers-/dichtingsontwerp.
1, 2 en 3 aangevenStalen tandenmet 1 voor zachte, 2 voor middelgrote en 3 voor harde formaties.
Codes 4, 5, 6, 7 en 8BITTEN voor het inbrengen van tungstencarbidevoor verschillende hardheid van de vorming, waarbij 4 de zachtste en 8 de hardste is


Vormingssoorten

Hieronder is de typische formatie en de IADC-referentie weergegeven.
1 & 4 Zachte formaties met kleverige lagen en lage druksterkte, zoals klei, mergel.

1 & 4 Zachte formaties met een lage druksterkte, zoals marmer, zout, anhydriet en schalie.

5 Zachte tot middelgrote formaties met een lage druksterkte en met harde lagen zoals zand, schalie en krijt.

2 of 6 Gemiddeld tot hard, dichte formaties met een hoge tot zeer hoge druksterkte, maar met niet- of kleine slijplaag, zoals schalie, moddersteen, zandsteen, kalksteen,dolomiet en anhydriet.

3 of 7 Harde en dichte formaties met een zeer hoge druksterkte en een aantal slijpstoffen, zoals slibsteen, zandsteen en moddersteen.

8 Uiterst harde en slijtagevormen zoals kwartsit en vulkanisch gesteente.


IADC-codes- cijfers De eerste drie cijfers classificeren het stuk volgens de vorm die het moet boren en het gebruikte lagers-/dichtingsontwerp.

Eerste cijfer1, 2 en 3 aangevenStalen tandenmet 1 voor zachte, 2 voor middelgrote en 3 voor harde formaties.
4, 5, 6, 7 en 8 aangevenTungstencarbideINSERT BITS voor verschillende hardheid van de vorming, waarbij 4 de zachtste en 8 de hardste is.

Tweede cijfer1, 2, 3 en 4 zijn een verdere verdeling vanoprichting1 is het zachtst en 4 het hardst.

Derde cijferDit cijfer zal het bit classificeren volgenssoort lagers/dichtingenals volgt:
standaard open lagersrolletje standaard open lagersrolletje
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Vierde cijferDe volgende lettercodes worden in de vierde cijferpositie gebruikt om aan te gevenaanvullende kenmerken: A. Luchttoepassing R. Versterkte lassen C. Centrale straal S. Standaard staal tand D. Afwijkingsbeheersing X. Chisel invoeg E. Uitgebreide straal Y. Koniek invoeg G. Extra gauge bescherming Z. Andere invoegvorm J.Deflectie van de straal
