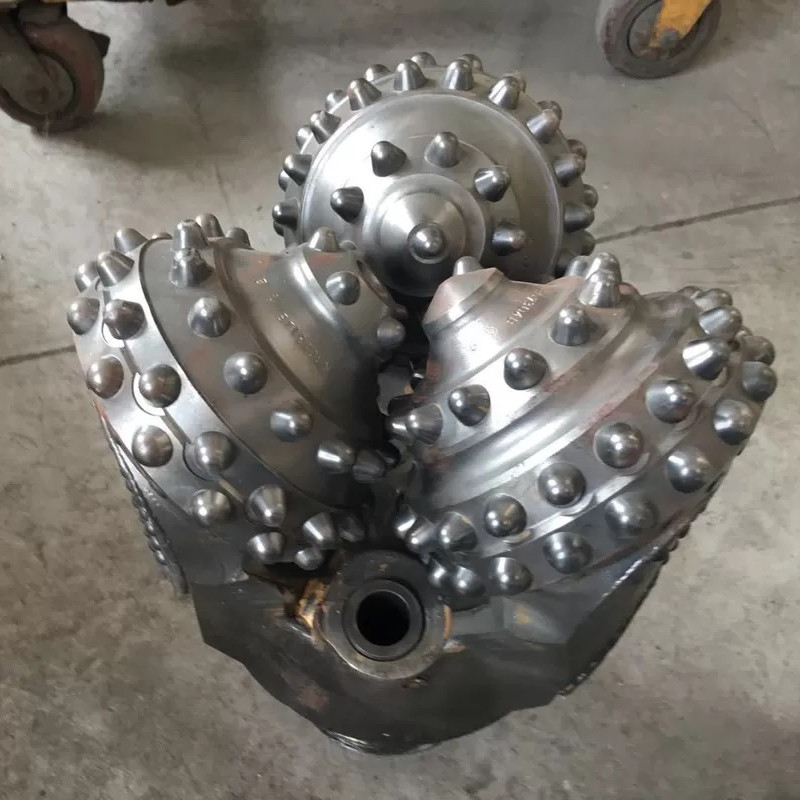

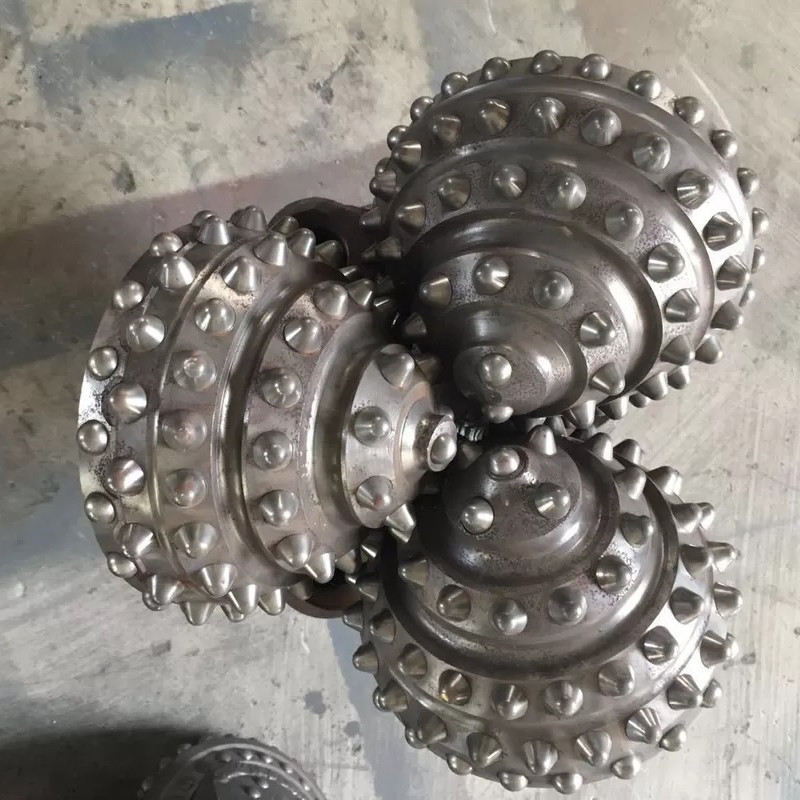

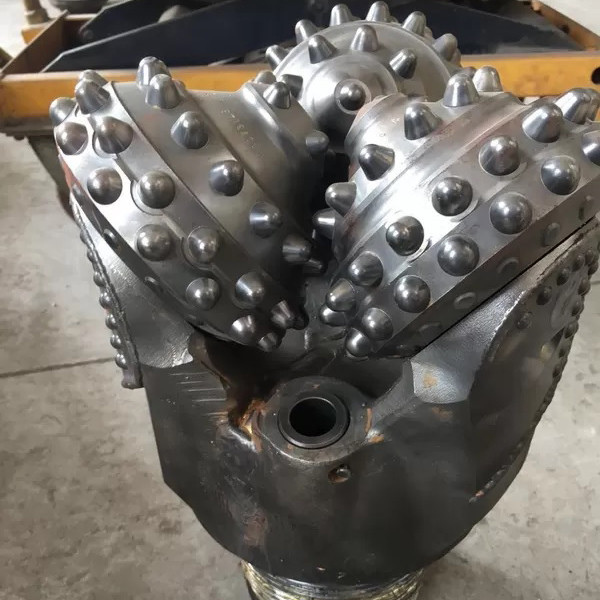

Rotsboor 9-7/8 inch IADC 735 voor waterwinning boorgereedschap

 Water Mining Boorgereedschap

Beschrijving

Een tricone bit is een essentieel onderdeel van de bottom hole assembly die wordt gebruikt bij booroperaties. Deze mechanische Tricone boorbeitel maakt gebruik van rotatiebeweging en de mechanische wrijving die wordt gegenereerd door zijn tanden om het rots oppervlak te verwijderen tijdens het boren. Het doel is om de energie van de roterende boorstreng en de modder toevoer te benutten, waardoor deze kracht effectief wordt toegepast om de verdieping van de put te vergemakkelijken.

Hoe de kwaliteit van een tricone bit te herkennen?

• Tircone Bit IADC code paspoort
• Tircone Bit TCI & Stalen tand opties
• Tircone Bit Extra wolfraamcarbide inzetstukken op hielrijen
• Tircone Bit Wolfraamcarbide coating op conuslichamen
• Tircone Bit Met diamant beklede wolfraamcarbide inzetstukken op de meter van de conussen
• Tircone Bit Wolfraamcarbide inzetstukken op de shirttail van de poten
• Tircone Bit Extra centrale nozzle voor het reinigen van conussen

De tricone bit  heeft als kenmerk dat ze worden geleverd met hun eigen paspoort zoals hieronder:

• De specificatie van de conussen
• De kwaliteitsstempel ondertekend door de persoon die de bit heeft gemaakt en gecontroleerd
• De aanbevolen boorparameters om de beste prestaties uit de bit te halen:
• Bitgewicht
• Rotatiesnelheid
• Spoelvolume

Toepassingen

• Geotechnisch onderzoek
• Mijn exploratie & Probing
• Geotechnische instrumentatie
• Geofysica


Lagertypes
Er zijn voornamelijk drie soorten lagerontwerpen die worden gebruikt in tricone boorbits:

• STANDAARD OPEN LAGER ROLLER BIT:
Op deze bits draaien de conussen vrij. Dit type bit heeft een voorste rij kogellagers en een achterste rij rollagers.
• AFGEDICHTE LAGER ROLLERS BITS
Deze bits hebben een O-ring afdichting met een vetreservoir voor lagerkoeling. De afdichtingen fungeren als een barrière tegen modder en snijsel om de lagers te beschermen
• JOURNAL LAGER ROLLER BITS
Deze bits worden strikt olie/vet gekoeld met neuslagers, O-ring afdichting en een race voor maximale prestaties.


IADC Codes van Tricone Bit

IADC Codes maken het gemakkelijker om te beschrijven wat voor soort rotsbit vereist is.
De eerste drie cijfers classificeren de bit op basis van de formatie waarvoor deze is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.
1, 2 en 3 duiden STALEN TAND BITS aan, met 1 voor zachte, 2 voor middelzware en 3 voor harde formaties.
Codes 4, 5, 6, 7 en 8 duiden WOLFRAMCARBIDE INZET BITS aan voor verschillende formatiehardheid, waarbij 4 de zachtste is en 8 de hardste


Formatie Types
Het volgende toont de typische formatie en de IADC-referentie
1 & 4 Zachte formaties met kleverige lagen en lage druksterkte, zoals klei, mergel.

1 & 4 Zachte formaties met lage druksterkte zoals mergel, zout, anhydriet en schalie.

5 Zachte tot middelzware formaties met lage druksterkte en afgewisseld met harde lagen, zoals zand, schalie en krijt.

2 of 6 Middelzware tot harde dichte formaties met hoge tot zeer hoge druksterkte, maar met niet-schurende of kleine schurende lagen, zoals schalie, moddersteen, zandsteen, kalksteen, dolomiet en anhydriet.

3 of 7 Harde en dichte formaties met zeer hoge druksterkte en enkele schurende lagen, zoals siltsteen, zandsteen en moddersteen.

8 Extreem harde en schurende formaties zoals kwartsiet en vulkanisch gesteente.
