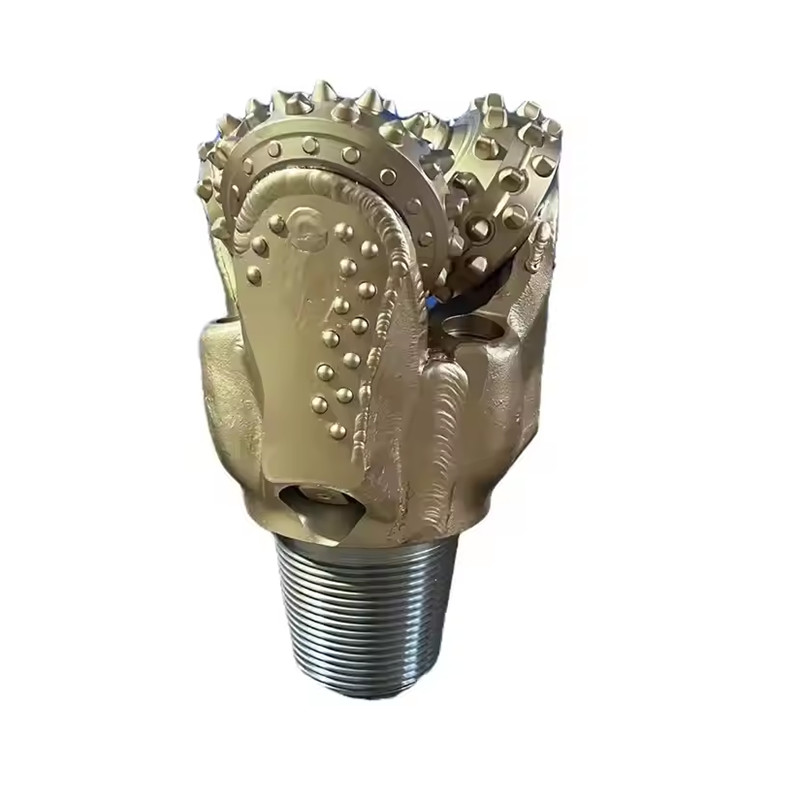

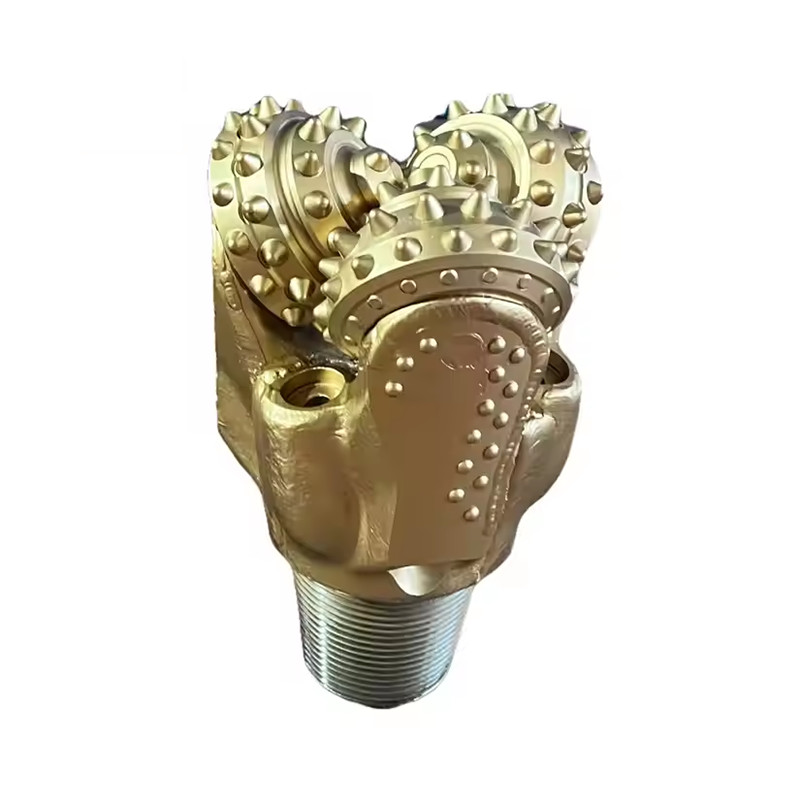

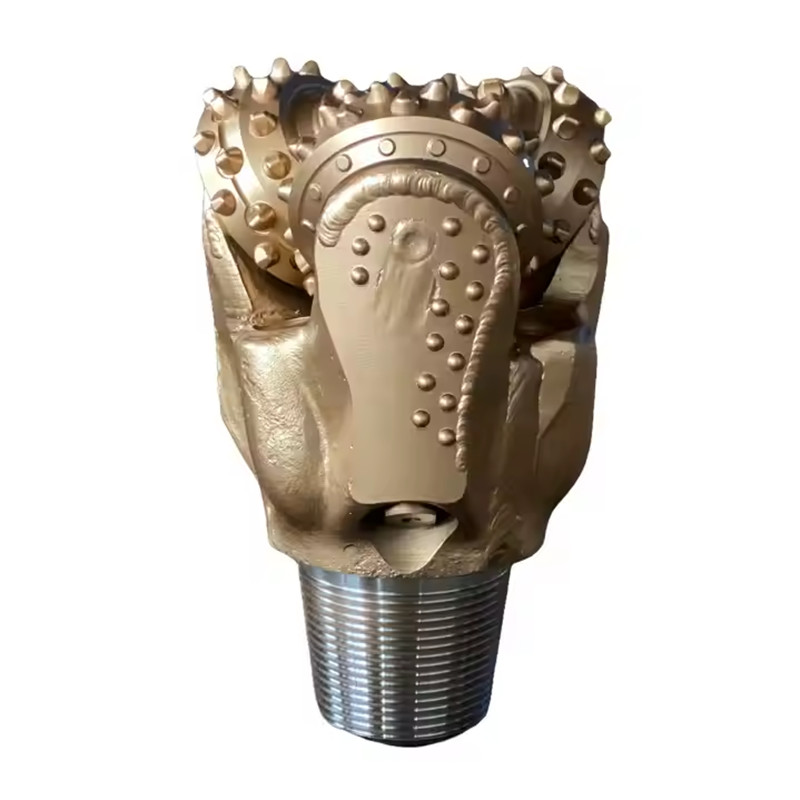

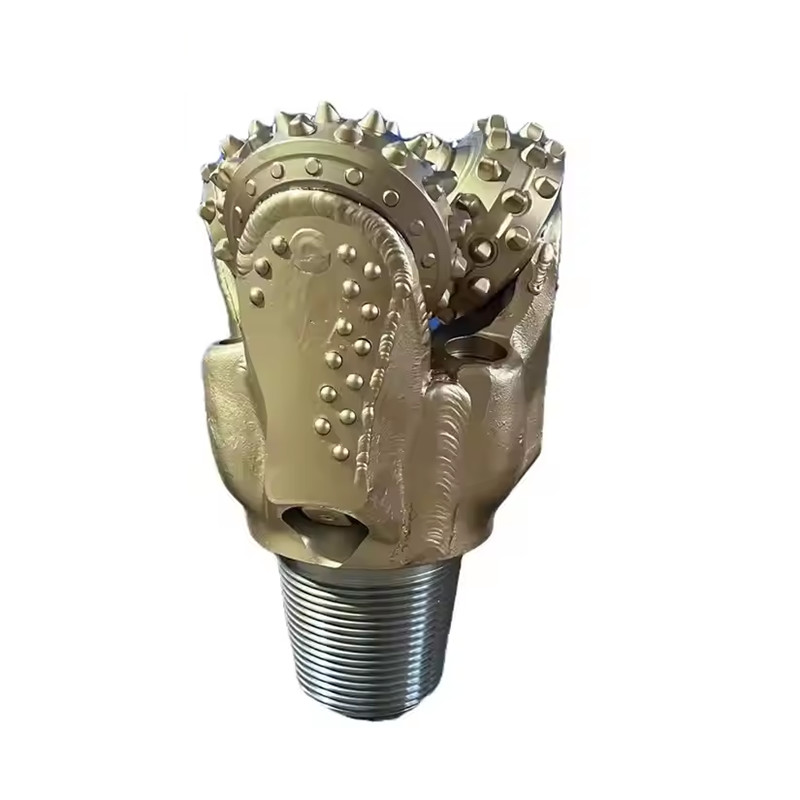

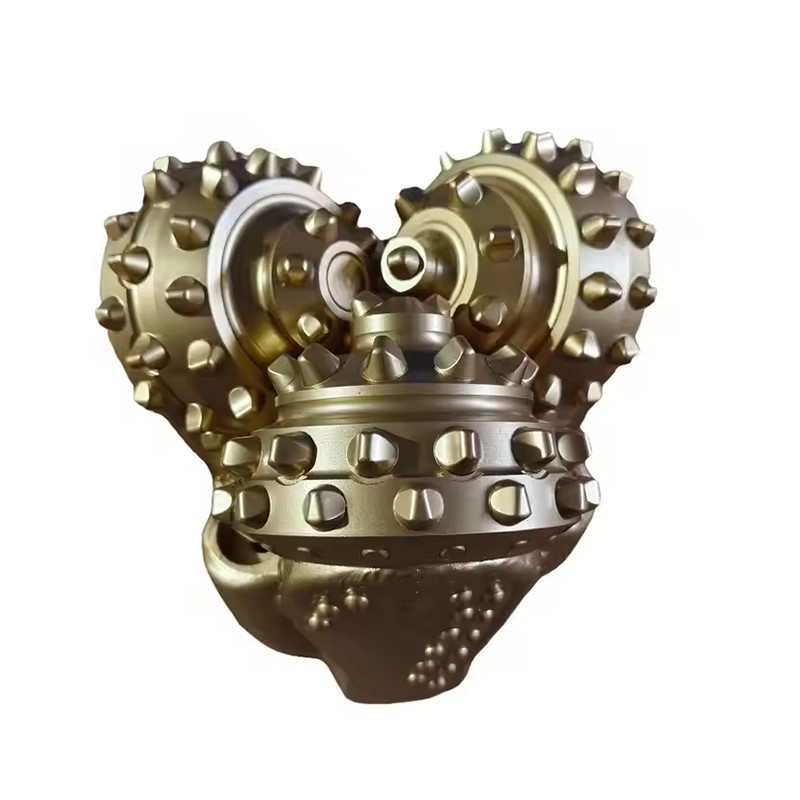

Roller Tricone Bit Olie Gas Water Boren Roller Cone Bits

Beschrijving

Een tricone bit is een essentieel onderdeel van de bottom hole assembly die wordt gebruikt bij booroperaties. Deze mechanische boor maakt gebruik van rotatiebeweging en de mechanische wrijving die door zijn tanden wordt gegenereerd om het rots oppervlak tijdens het boren te verwijderen. Het doel is om de energie van de roterende boorstreng en de moddertoevoer te benutten en deze kracht effectief toe te passen om de verdieping van de put te vergemakkelijken.

Specificatie :

Toepassingen

• Geotechnisch onderzoek
• Mijnbouwexploratie & Probing
• Geotechnische instrumentatie
• Geofysica

Welk type tricone u kiest, hangt af van de geologie waarin u boort en de diameters van de boorgaten die u boort. De International Association of Drilling Contractors (IADC) heeft een eenvoudig te gebruiken stapsysteem ontwikkeld om de juiste tricone voor uw geologie te kiezen, met extra functies zoals bitbescherming voor een langere productieve levensduur.

Lagertypes
Er zijn voornamelijk drie soorten lagersontwerpen die worden gebruikt in tricone boorbits:

• STANDAARD OPEN LAGERS ROLLER BIT:
Op deze bits draaien de kegels vrij. Dit type bit heeft een voorste rij kogellagers en een achterste rij rollagers.
• AFGEDICHTE LAGERS ROLLEN BITS
Deze bits hebben een O-ring afdichting met een vetreservoir voor koeling van de lagers. De afdichtingen fungeren als een barrière tegen modder en boorsel om de lagers te beschermen
• JOURNAL LAGERS ROLLEN BITS
Deze bits worden strikt gekoeld met olie/vet met neklagers, O-ring afdichting en een loopbaan voor maximale prestaties.


IADC Codes

IADC Codes maken het gemakkelijker om te beschrijven welk type rotsbit vereist is.
De eerste drie cijfers classificeren de bit volgens de formatie waarin deze is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.
1, 2 en 3 duiden op STAAL TAND BITS met 1 voor zachte, 2 voor middelharde en 3 voor harde formaties.
Codes 4, 5, 6, 7 en 8 duiden op CARBIDE INZETSTUK BITS voor wisselende formatiehardheid, waarbij 4 de zachtste en 8 de hardste is


Formaties
Het volgende toont de typische formatie en de IADC-referentie
1 & 4 Zachte formaties met kleverige lagen en lage druksterkte, zoals klei, mergel.

1 & 4 Zachte formaties met lage druksterkte zoals mergel, zout, anhydriet en schalie.

5 Zachte tot middelharde formaties met lage druksterkte en afwisselend met harde lagen, zoals zand, schalie en krijt.

2 of 6 Middelharde tot harde dichte formaties met hoge tot zeer hoge druksterkte, maar met niet-abrasieve of kleine abrasieve lagen, zoals schalie, mudstone, zandsteen, kalksteen, dolomiet en anhydriet.

3 of 7 Harde en dichte formaties met zeer hoge druksterkte en enkele abrasieve lagen, zoals siltsteen, zandsteen en mudstone.

8 Extreem harde en abrasieve formaties zoals kwartsiet en vulkanisch gesteente.


IADC Codes - Cijfers De eerste drie cijfers classificeren de bit volgens de formatie waarin deze is ontworpen om te boren en het gebruikte lager/afdichtingsontwerp.

Eerste Cijfer 1, 2 en 3 duiden op STAAL TAND BITS met 1 voor zachte, 2 voor middelharde en 3 voor harde formaties.
4, 5, 6, 7 en 8 duiden op CARBIDE INZETSTUK BITS voor wisselende formatiehardheid, waarbij 4 de zachtste en 8 de hardste is.

Tweede Cijfer 1, 2, 3 en 4 zijn verdere onderverdelingen van formatie met 1 als de zachtste en 4 als de hardste.

Derde Cijfer Dit cijfer classificeert de bit volgens lager/afdichtingstype als volgt:
Standaard open lager roller bit Standaard open lager roller bit,
luchtgekoeld Standaard open lager roller bit met gauge bescherming, wat wordt gedefinieerd als carbide inzetstukken in de hiel van de kegel Afgedichte lager roller bit Afgedichte lager roller bit met gauge bescherming Journal afgedichte lager bit Journal afgedichte lager bit met gauge bescherming.

Vierde Cijfer De volgende lettercodes worden gebruikt in de vierde cijferpositie om extra functies aan te geven: A. Lucht Toepassing R. Versterkte Lassen C. Center Jet S. Standaard Staal Tand D. Afwijking Controle X. Beitel Inzetstuk E. Uitgebreide Jet Y. Conisch Inzetstuk G. Extra Gauge Bescherming Z. Andere Inzetstuk Vorm J. Jet Afbuiging
