9-1/2 inch PDC boor stukje diamant rots boorgereedschap

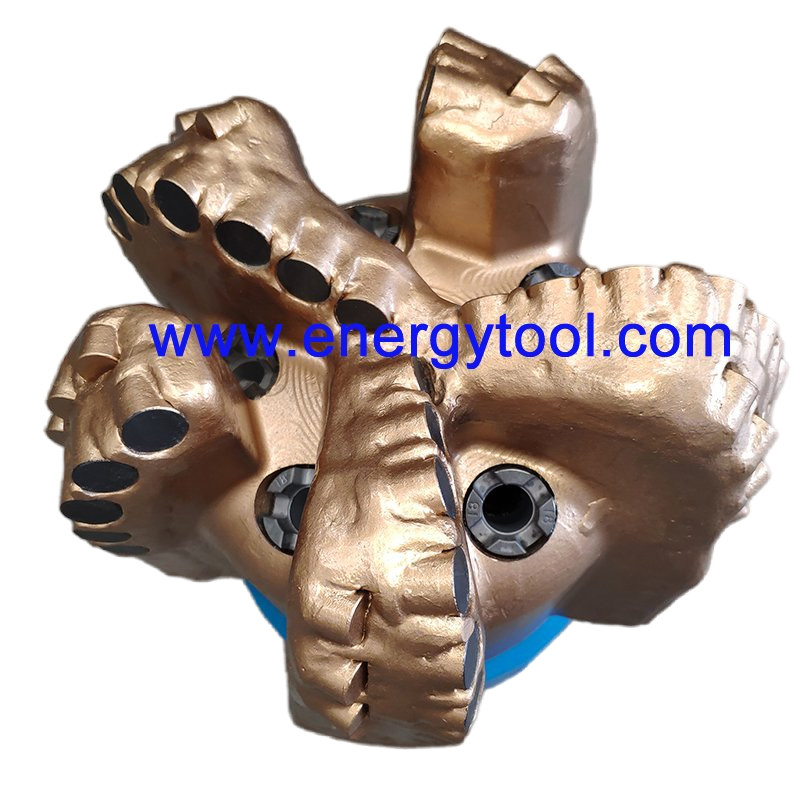

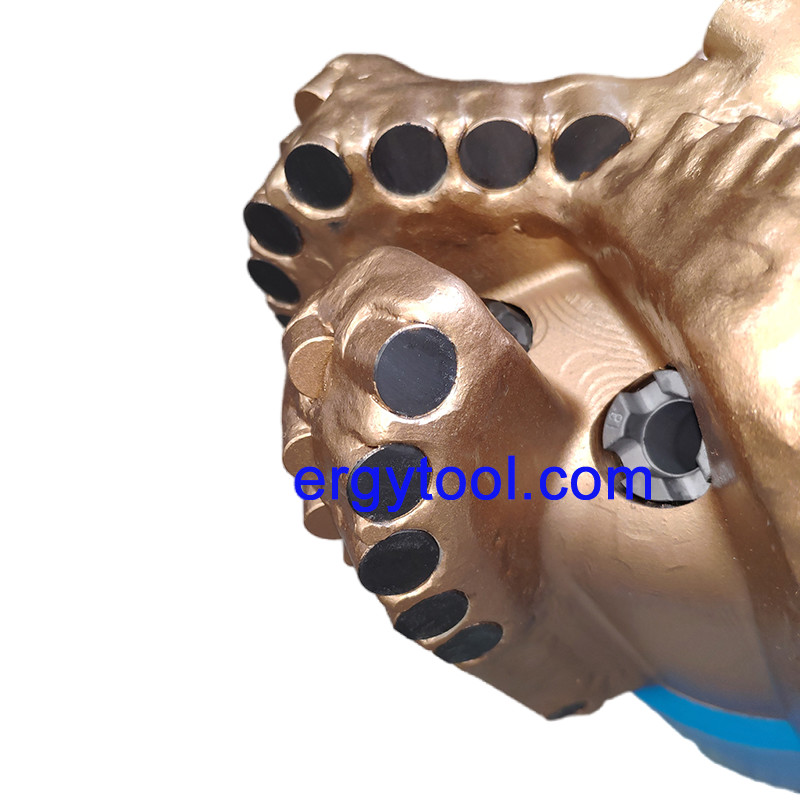

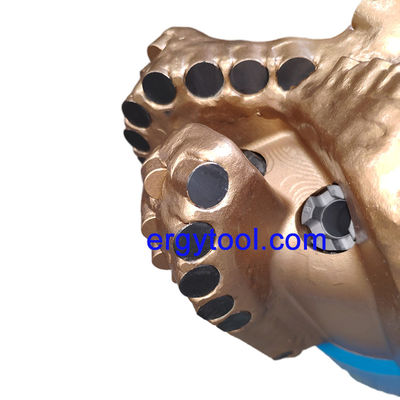

 9-1/2 Inch PDC Boor van Diamant Boorgereedschap

Het profiel van een PDC (Polycrystalline Diamond Compact) boor is de dwarsdoorsnede van het boorvlak. Deze geometrie is cruciaal omdat het de stabiliteit, koelingsefficiëntie en de effectiviteit waarmee het door specifieke gesteenteformaties snijdt, bepaalt.

Het profiel wordt over het algemeen in verschillende belangrijke zones en veelvoorkomende vormen gecategoriseerd:

Om het profiel te begrijpen, bekijken we de boor van het midden naar de buitenrand:

• Kegel: Het binnenste deel van de boor. Een diepe kegel helpt de boor te centreren en verbetert de stabiliteit (anti-werveling), terwijl een ondiepe kegel beter is voor sneller boren in zachtere formaties.

• Neus: De "punt" van de boor waar de kromming het scherpst is. Dit gebied ervaart de hoogste mechanische belasting en heeft meestal de hoogste snijderdichtheid.

• Schouder: Het overgangsgebied van het vlak naar de zijkant van de boor. Deze zone is onderhevig aan hoge lineaire snelheden en middelpuntvliedende kracht, waardoor duurzame snijders nodig zijn.

• Gauge: Het verticale deel van de boor dat de gatdiameter bepaalt. Het zorgt ervoor dat het gat "op maat" blijft en biedt laterale stabiliteit.

De keuze van het profiel hangt af van het "boordoel":

• Vlak / Ondiep Profiel: * Het beste voor: Hardere, meer abrasieve formaties.

  • Voordeel: Verdeelt het gewicht op de boor (WOB) gelijkmatiger over de snijders, waardoor het risico op individuele snijderfalen wordt verminderd.

• Lang Taps / Diepe Kegel Profiel:

  • Het beste voor: Directioneel boren en zachtere formaties.

  • Voordeel: Biedt superieure tracking en stabiliteit. Het vergrote oppervlak maakt meer snijders mogelijk, wat helpt bij toepassingen met hoge snelheid.

• Parabolisch Profiel: * Het beste voor: Algemeen gebruik en middelharde formaties.

  • Voordeel: Dit is de meest voorkomende "all-rounder" vorm, die de behoefte aan reiniging (hydrauliek) en structurele sterkte balanceert.

Het profielontwerp heeft directe invloed op twee belangrijke factoren:

1. Snijderdichtheid: Een langer profiel (meer kromming) maakt het mogelijk om meer snijders op de boor te plaatsen, waardoor de levensduur van het gereedschap in abrasief gesteente toeneemt.

2. Hydraulische Reiniging: De ruimte tussen het profiel en het gesteente (de puinruimte) moet zo worden gevormd dat de boorvloeistof "boorsel" efficiënt van de spuitmonden kan afvoeren om "bit balling" te voorkomen.
