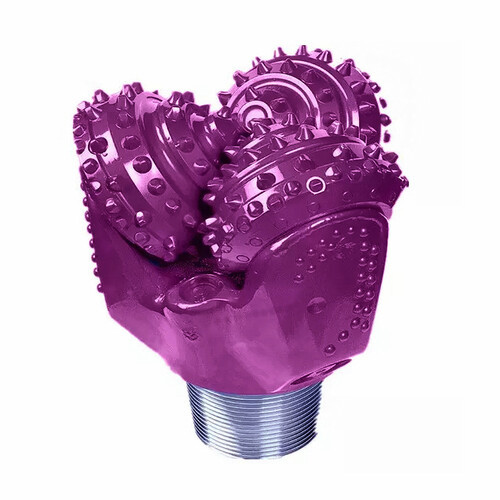

9-7/8 Inch Buitentier Diameter drie roller kegel Boorstukken voor mijnbouw constructie Hard Formaties Boren

IADC-classificatie

Het IADC-classificatiesysteem is een ontwerp- en toepassingsgerelateerde code van vier tekens.

De eerste drie tekens zijn altijd numeriek; het laatste teken is altijd alfabetisch.

Het eerste cijfer verwijst naar bitreeks, het tweede naar bittype, het derde naar lagers en gauge-arrangement en het vierde (alfabetische) karakter naar bitfuncties.

Reeks

De serie, het eerste teken in het IADC-systeem, definieert de algemene vormingskenmerken en verdeelt biten van de molentand- en insetstijl.Er worden acht series of categorieën gebruikt om rotsblokjes met een rolkegel te beschrijven..

De reeksen 1 tot en met 3 zijn van toepassing op gefreesde tanden;

De serie 4 tot en met 8 is van toepassing op insetschijven.

De serie 1 vertegenwoordigt de zachtste (gemakkelijkste boortoepassingen) voor gefreesde tanden;

De serie 3 vertegenwoordigt de hardste en meest slijpende toepassingen voor gefreesde tanden.

De serie 4 is de zachtste (gemakkelijkste boortoepassingen) voor insetschijven.

De serie 8 heeft betrekking op zeer harde en slijpbare toepassingen voor insetschijven.

Helaas is de hardheid van gesteenten niet duidelijk gedefinieerd door het IADC-systeem.

De informatie dient dus slechts in beschrijvende zin te worden gebruikt; de werkelijke hardheid van de gesteente zal aanzienlijk variëren, afhankelijk van factoren als diepte, overgewicht, porositeit,en andere moeilijk te kwantificeren.

Type

Het tweede teken in het IADC-categorisatiesysteem vertegenwoordigt het type bit, insert of gemalen tand en beschrijft een mate van hardheid van de vorming.

Type varieert van 1 tot en met 4.

Lagersontwerp en beschermingsmechanismen

Het derde IADC-teken definieert zowel het ontwerp van het lager als de beschermingsmaat.

De IADC heeft zeven categorieën van lagersontwerp en -bescherming gedefinieerd:

1. met een breedte van niet meer dan 50 mm,
2. met een vermogen van meer dan 50 W, maar niet meer dan 150 W
3. niet-verzegeld rollenlager, beschermd door de afmeting
4. gesloten rollager
5. gesloten rollager, beschermd door de afmeting
6. gesloten wrijvingslagers
7. Gezegeld wrijvingslager, met beschermde maat. Merk op dat “gauge protected” alleen aangeeft dat een bit een eigenschap heeft die de maat beschermt of verbetert. Het specificeert niet de aard van de eigenschap.Als voorbeelden, kan het aangeven van speciale inzetpunten in de hielrij (kant van de kegel) of diamantenversterkte inzetpunten in de breedterij.
